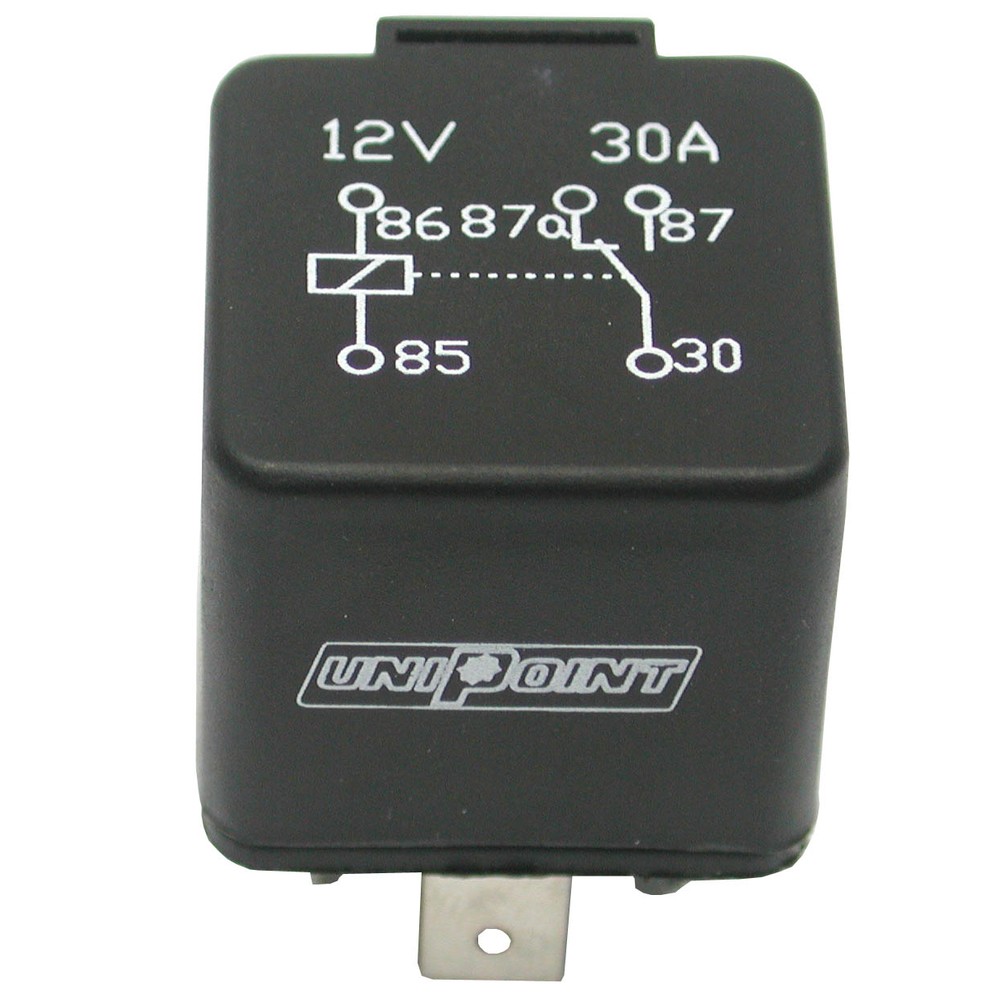

RELÄ 5-POL 12V 30/40A VÄXLANDE
55 SEK
Butiksvara
- Frakt från 490:- Vi skickar gärna, men ser dig hellre i butiken.
- Frågor eller funderingar? Du når oss på 016-550 60 10
Beskrivning
Art.nr: ST050105
- 12 V / 20/30 A
- CIH-modeller 485, 743, 745, 785, 844 och 856 endast som XL-modeller
- CIH-modeller 495, 585, 595, 685, 695, 795, 885, 895, 956, 995, 1056, 1255 och 1455 också som XL-modeller
Förklaring:
- 85 = spolens jord
- 86 = spolens styrspänning
- 30 = huvudström
- 87 = utgång från relä då spolen tillförs spänning
- 87A = utgång från relä då spolen inte tillförs spänning
Allmänna kopplingsinstruktioner:
- 30 = huvudström
- 31, 85 = jord
- 49, X = blinkrelä ingång
- 49A, L = blinkrelä utgång
- 86 = styrspänning
- 87 = reläkontakt i öppnare och växlare, ingång
- 87A = första utgång
- C = signallampa (instrumentbräda)
- C2 = andra signallampa
- C3 = tredje signallampa
- P= signalljus
